Wärmeschutz
Planungshilfen zum Wärmeschutznachweis mit zweischaligem Verblendmauerwerk
Die auf der Grundlage der neuen Mauerwerksnorm DIN EN 1996-2/NA (EC 6) entwickelten Regeldetails für die zweischalige Wandkonstruktion dienen dazu, Architekten und Ingenieure in der Planungsphase zu unterstützen. Hier finden Sie eine Sammlung bauphysikalisch und konstruktiv optimierte Detaillösungen für die zweischalige Wandkonstruktion. Die U-Wert Berechnungen geben einen Überblick über die Leistungsfähigkeit dieser Außenwandkonstruktion, welche sowohl die Anforderungen der aktuellen Energieeinsparverordnung (EnEV) als auch die der besonders energieeffizienten Gebäude, wie KfW Effizienzhäuser und Passivhäuser, problemlos erfüllen kann.

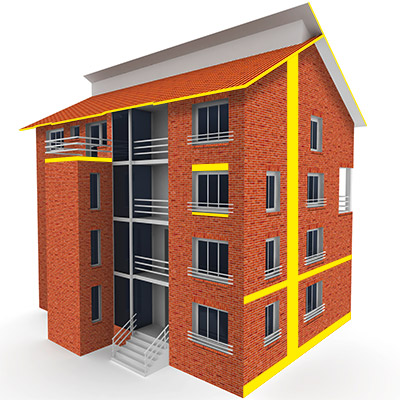

Berechnung der Wärmebrücken und längenbezogenen Wärmedurchgangskoeffizienten
In der Energieeinsparverordnung (EnEV) werden Wärmeverluste durch Wärmebrücken meist durch feststehende Pauschale Zuschläge berücksichtigt. Die Pauschalen Zuschläge wirken sich auf die berechneten Wärmedurchgangskoeffizienten (U-Werte) meist etwas negativer aus als tatsächlich zu erwarten ist. Das Ergebnis einer genauen Berücksichtigung der Wärmebrücken wirkt sich entsprechend positiv auf die Energiebilanzberechnung aus. Daher ist es grundsätzlich sinnvoll, die Wärmebrücken nicht nur pauschal zu berücksichtigen.
Die mit Hilfe der Finiten-Elemente-Methode berechneten Wärmebrücken erlauben dem Fachplaner die Führung eines individuellen EnEV-Nachweises. Somit kann auf die ungünstigeren pauschalen Zuschläge nach EnEV verzichtet werden.
Das neue Beiblatt 2 der DIN 4108, Ausgabe 2019
Das neue Beiblatt 2 der DIN 4108 „Wärmeschutz und Energie-Einsparung in Gebäuden“ ist im Juni 2019 erschienen. Das neue Beiblatt wurde im Vergleich zur alten Fassung aus dem Jahr 2006 um zahlreiche Bauteilanschlüsse erweitert. Darin werden Wärmebrücken in zwei energetische Niveaus, Kategorie A und B, eingeteilt. Dabei beschreibt die Kategorie B das energetisch hochwertigere Niveau. Bei der Planung von Gebäuden ermöglicht dies den Ansatz eines verminderten pauschalen Wärmebrückenzuschlags von ∆UWB = 0,03 W/(m2·K).
Der interaktive Planungsatlas für die Planung von Außenwänden aus zweischaligem Verblendmauerwerk mit zahlreichen Anschlussdetails dient dazu, die Gleichwertigkeit der wärmebrückenoptimierten Anschlussdetails für zweischaliges Verblendmauerwerk unter Einhaltung der im neuen Beiblatt 2 der DIN 4108 angegebenen Bedingungen und Randbedingungen zu ermitteln.
Auskragende Geschossdecke
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 200 | zurückspringendes Geschoss oben, zum beheizten Raum | B |
| 201 | zurückspringendes Geschoss oben, zum unbeheizten Raum | A |
| 202 | zurückspringendes Geschoss oben, zum unbeheizten Raum mit Wärmedämmstein | B |
Balkonanschluss
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 213 | thermische Trennung in Dämmebene | A |
| 214 | thermische Trennung in Dämmebene | B |
| 215 | unterer Fenstertüranschluss, thermische Trennung in Dämmebene | A |
| 216 | unterer Fenstertüranschluss, thermische Trennung in Dämmebene | B |
Fensteranschluss
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 228 | Fensterlaibung | A |
| 242 | Fenstersturz, Geschossdeckeneinbindung, Blendrahmen in Dämmebene | B |
| 243 | Fenstersturz, ohne Geschossdeckeneinbindung | A |
| 244 | Fenstersturz, ohne Geschossdeckeneinbindung, Blendrahmen in Dämmebene | B |
| 245 | Fenstersturz an Flachdach | A |
| 246 | Fenstersturz an Flachdach, Blendrahmen in Dämmebene | B |
Flachdach
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 333 | Flachdach Massivdach mit Attika | A |
| 335 | Flachdach Porenbetondach mit Attika | B |
| 336 | Flachdach Holzdach mit Attika | B |
Giebelwand
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 305 | Wand zum unbeheizten Geschoss, massive Geschossdecke | A |
| 306 | Wand zum unbeheizten Geschoss, massive Geschossdecke | B |
| 307 | Wand zum unbeheizten Geschoss, Geschossdecke in Holzbauweise | B |
| 308 | Wand zum unbeheizten Geschoss, Geschossdecke in Holzbauweise | B |
Ortganganschluss
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 315 | Ortgang Steildach | A |
| 316 | Ortgang Steildach, Überdämmung ? 100mm | B |
| 317 | Ortgang Massivdach | B |
Pultdach
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 374 | Firstanschluss Pultdach (Holz) | B |
| 377 | Firstanschluss Pultdach (Porenbeton) | B |
Rollladenkasten
Sparrendach
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 363 | Steildach (massiv), beheizter Dachraum | B |
| 364 | Steildach (massiv), beheizter Dachraum, ohne Geschossdeckeneinbindung | B |
| 365 | Steildach (Porenbeton), beheizter Dachraum | B |
Tiefgarage - Garagenwand Beton/Mauerwerk
Sockelanschluss - Keller beheizt
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 53 | Kellerwand mit Außendämmung | A |
| 54 | Verblendschale mit Wärmedämmstein, Kellerwand mit Außendämmung | B |
| 55 | Kellerwand monolithisch | B |
Sockelanschluss - Keller unbeheizt
| Nr. | Ausführungsart | Kategorie |
|---|---|---|
| 56 | Kellerdecke innen- und außengedämmt | A |
| 57 | Kellerdecke innengedämmt | A |
| 58 | Kellerdecke innengedämmt, Außenwand mit Wärmedämmstein unter Hintermauerung | B |
